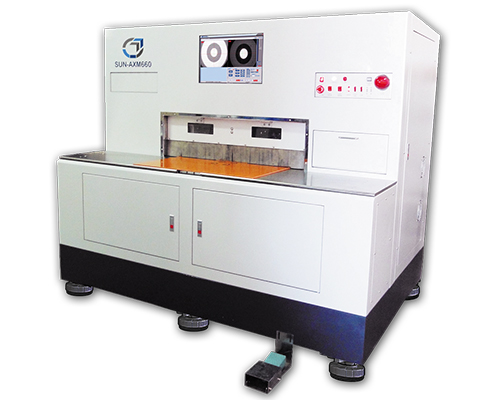

X-RAY 層偏量測鑽靶機
- 每片板子鑽靶前，會先檢查每層的層偏，未超出公差才會進行鑽靶
| 工作物尺寸 | 最小 280 x 250、 最大 720 x 690 ( mm ) |
|---|---|
| 鑽孔加工尺寸 | X 軸：260 ~ 700 、 Y 軸：230 ~ 580 ( mm ) |
| 加工厚度 | 0.3 ~ 6 mm |
| 加工精度 ( 銅厚 1 OZ 以上 ) |
見靶中心鑽 ± 10 um @20 ± 2 °C X 及 Y 方向線補償鑽 ± 15 um @20 ± 2 °C 面補償重複鑽靶精度 ± 20 um @20 ± 2 °C |
| 加工孔徑範圍 | 2.0 ~ 5.0 mm |
| 加工速度 ( 銅厚 1 OZ 以上 ) |
3 孔補償鑽 ≤ 8.5 S / 片 7 孔補償鑽 ≤ 16 S / 片 PS： 1. 不含人員放板及排板時間 2. 第二、三孔 Y 方向間距 200 mm 內板材測試 |
| X-ray 產生器 | 50 kV, 1.0 mA |
